工業超聲波清洗機技術方案書
                      （清洗機）

       設備名稱：超聲波清洗機
       設備型號：KQ-4000DE.DZ型（三槽式）
       設計單位：昆山市超聲儀器有限公司
       使用單位：
       設計日期：2017年09月21日
地址：江蘇省昆山市淀山湖鎮曙光路198號
電話：0512-57498888     手機：189-6263-5777

傳真0512-57498800       網址：www.lylongshenganbao.com

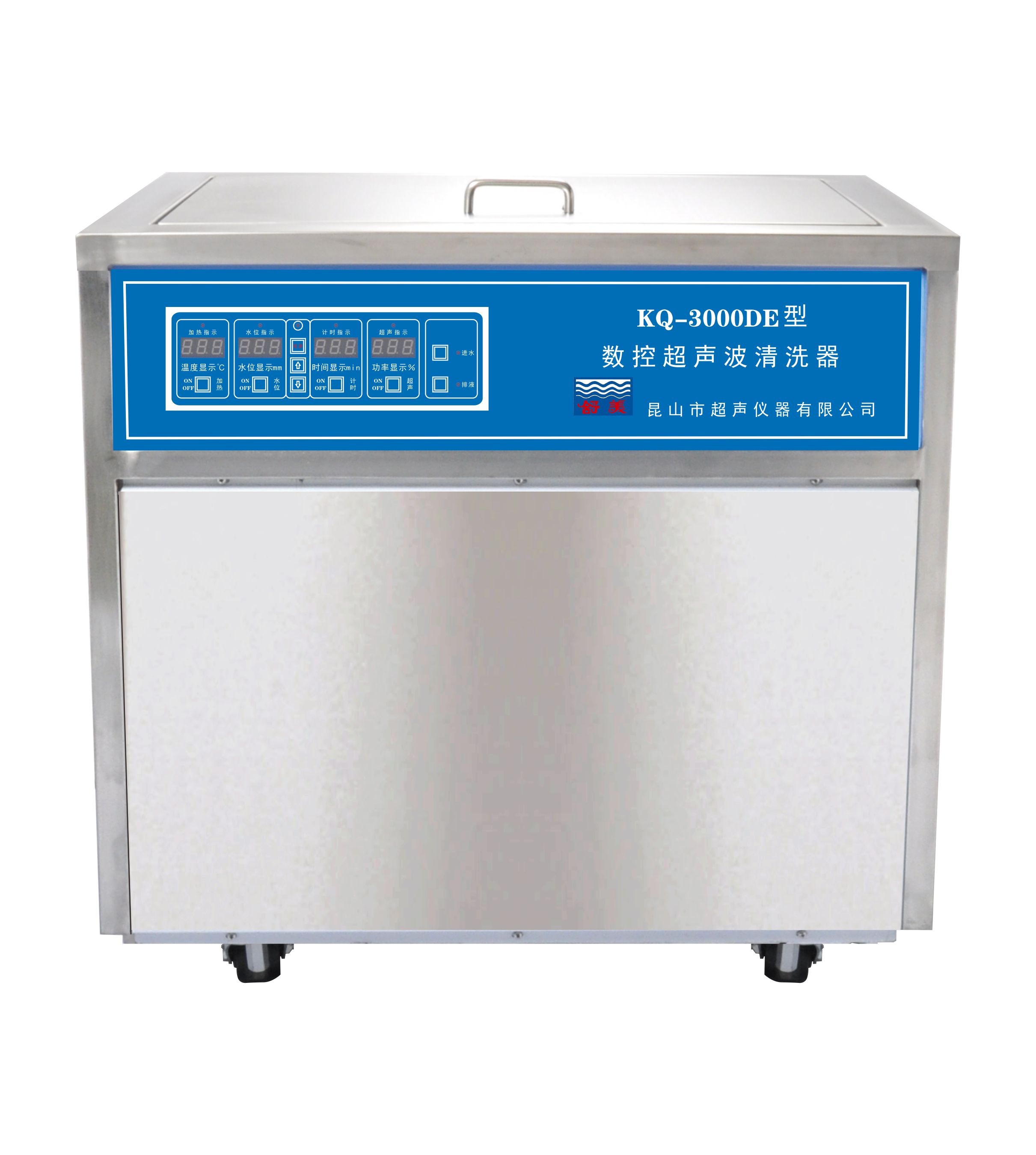

效  果   圖 （ 供 參 考 ）
設計公司 昆山市超聲儀器有限公司
公司地址 江蘇省昆山市淀山湖鎮曙光路198號
聯系電話 189-6263-5777 傳真 0512-57498800
圖紙設計 技術部 生產部 銷售部 批 準
劉建明 周 吉 高小霞 陳永強 顧芬英
   生產周期 收到預付款后30工作日
設備價格 含稅含運費含安裝調試：144000.00（大寫：拾肆萬肆仟元整）
付款方式 預付訂金60%，發貨前支付30%，剩余10%調試合格后1個月內付清。

一．清洗工件：主要針對鋁、鈦、鎂金屬部件之清洗用。
二．清洗物質：油污及灰塵凝結污垢
三．清洗節拍：1-20min/籃
    備注：具體清洗時間可以根據實際情況通過單片機設定
四.傳輸方式：手動/電葫蘆（電葫蘆需方自配）
五．清洗框承重最大：50KG
六、設備總體規格：
1、動力規格：
1.1動力電源：3相5線，AC380V，50HZ
1.2消耗總功率：≤50KW。
1.3控制電壓：AC220V
1.4用水量：≤45L/小時   首次注水需1080L
2、工裝式樣：大小、規格、形狀等由需方具體提供。
3、運轉使用條件：
3.1處理目的：超聲波清洗，把工件上的雜質、臟污清洗掉。
3.2 處理工件：鋁、鈦、鎂金屬部件(最大400*400mm)

3.3 超聲頻率：40Khz
3.4 選配頻率：28Khz
3.5 超聲功率：4KW * 3
3.6 超聲形式：底振3KW + 側振1KW(左右側邊)
3.7 清洗溫度： 45-55℃
3.8 清洗時間：≤10min
3.9 清洗液：抗氧化清洗液
3.10 清洗工藝：多槽組合型
3.11 控制：溫度控制通過單片機設定及控制。
4、材質規格：
4.1設備本體：底盤、支架為不銹鋼304方管。
4.2 槽體：不銹鋼304。
4.3設備門板：為304不銹鋼板制作，厚度1.2mm。
5、其他規格要求：
       5.1工裝：清洗母籃一套
       5.2水源、電源、氣源要求：需方指定
七、設備概要：
7.1：該清洗設備主要由不銹鋼槽體、循環過濾、溢流裝置、加熱裝置、超聲裝置、溫控 檢測系統、機架，封板，高低液位控制系統和其它裝置等組成。
7.2:整機外形尺寸：長*寬*高=5600×840×1050 (L×W×H)mm(以實物為準)
7.3:工藝流程：
進料→超聲波預洗（40Khz）→超聲波精洗（40Khz）→ 超聲波漂洗（40Khz）→出料， 所有工序由人工完成，操作者需拾/放夾具于工件籃，并放入清洗槽內。
7.4: 配備循環過濾和溢流裝置，過濾精度10μ。
7.5:清洗節拍：1-480min/籃 范圍內可調。
7.6:使用介質：抗氧化清洗液/純水。
7.7:控制方式：所有參數通過單片機設定并存儲在存儲器內。
7.8: 清洗筐數量及規格：隨機配送清洗母籃一套。
八、清洗工藝程序：
1槽 2槽 3槽
功能設置 超聲波預洗 超聲波精洗 超聲波漂洗
槽體材質 2mm SUS304 2mm SUS304 2mm SUS304
槽體尺寸mm 1000*600*600
360L 1000*600*600
360L 1000*600*600
360L
清洗劑 抗氧化清洗液 抗氧化清洗液 抗氧化清洗液
超聲功率 4KW 4KW 4KW
超聲波頻率 40KHZ 40KHZ 40KHZ
加熱系統 12KW 12KW 12KW
循環過濾 10μ 10μ 10μ
超聲形式 底振+側振 底振+側振 底振+側振

高低液位控制裝置。
九、槽體技術參數：
9.1、超聲波預洗（第1槽）
-- 工位目的：將工件表面的灰塵、臟污及產品上孔內的臟污等利用超聲波清洗干凈。
     -- 工作過程及原理：利用超聲波的空化工作原理快速、高效清除件表面的灰塵及臟污
等，保持槽體內液體不被污染。
-- 洗滌液：抗氧化清洗液
-- 槽體使用材質：不銹鋼304  &=2.0mm厚不銹鋼板。
-- 槽內有效尺寸：1000×600×600（長×寬×高）mm。
-- 超聲部分：采用壹套超聲波發生器控制；超聲波頻率：40KHZ；超聲波功率：共4KW，底貼+側貼式超聲裝置。


-- 循環過濾裝置，過濾精度10μ。
-- 溢流裝置，把表面的油污濾除。
-- 水加熱功率：12kw。
-- 循環過濾泵：65W
-- 進水電磁閥：DN15
-- 排水電磁閥：DN25
-- 本槽配置1臺超聲波發生器，頻率40KHZ。掃頻數顯可定時、功率可調。

9.2、超聲波精洗（第2槽）
-- 工位目的：將工件表面的灰塵、臟污及產品上孔內的臟污等利用超聲波清洗干凈。
     -- 工作過程及原理：利用超聲波的空化工作原理快速、高效清除件表面的灰塵及臟污
等，保持槽體內液體不被污染。
-- 洗滌液：抗氧化清洗液
-- 槽體使用材質：不銹鋼304  &=2.0mm厚不銹鋼板。
-- 槽內有效尺寸：1000×600×600（長×寬×高）mm。
-- 超聲部分：采用壹套超聲波發生器控制；超聲波頻率：40KHZ；超聲波功率：共4KW，底貼+側貼式超聲裝置。


                            超聲波振頭圖片
-- 循環過濾裝置，過濾精度10μ。
-- 溢流裝置，把表面的油污濾除。
-- 水加熱功率：12kw。
-- 循環過濾泵：65W
-- 進水電磁閥：DN15
-- 排水電磁閥：DN25
-- 本槽配置1臺超聲波發生器，頻率40KHZ。掃頻數顯可定時、功率可調。
9.3、超聲波漂洗（第3槽）
-- 工位目的：將工件表面的灰塵、臟污及產品上孔內的臟污等利用超聲波清洗干凈。
     -- 工作過程及原理：利用超聲波的空化工作原理快速、高效清除件表面的灰塵及臟污
等，保持槽體內液體不被污染。
-- 洗滌液：抗氧化清洗液
-- 槽體使用材質：不銹鋼304  &=2.0mm厚不銹鋼板。
-- 超聲波清洗機槽內有效尺寸：1000×600×600（長×寬×高）mm。
-- 超聲部分：采用壹套超聲波發生器控制；超聲波頻率：40KHZ；超聲波功率：共4KW，底貼+側貼式超聲裝置。

-- 循環過濾裝置，過濾精度10μ。
-- 溢流裝置，把表面的油污濾除。
-- 水加熱功率：12kw。
-- 循環過濾泵：65W
-- 進水電磁閥：DN15
-- 排水電磁閥：DN25
-- 本槽配置1臺超聲波發生器，頻率40KHZ。掃頻數顯可定時、功率可調。

十：管道系統：
--主要部件及易損件便于更換和保養。
--設備使用的能源（市水、電、氣等）入口有集中規范的接入口，便于設備的二次配管配線
安裝。各種管路布局整齊、美觀，管路有固定管夾。活接頭、閥門等部件留有足夠的安裝
空間，以便于維修、更換。控制線路分類捆扎整齊裝入線槽內、加蓋，每根線路均標有線
碼，永不退色，且配備一定數量的備用線。
--主要部件掛有標牌，不同液體管道貼有不同顏色的液體流向標識，以方便維護。
